Stroj za oblikovanje krovnog lima može učinkovito proizvoditi čelične krovne ili zidne ploče, može se široko koristiti u tvornicama, skladištima, poslovnim zgradama, hladnjačama, trgovinama, kioscima, privremenim stanovima i drugim poljima. Opremljen je ručnim odmotavačem visokih performansi, uređajem za navođenje, sustavom za oblikovanje valjaka, uređajem za rezanje, hidrauličkim sustavom, PLC sustavom upravljanja itd. kako bi se osigurao učinkovit rad cijelog procesa. Valjci su izrađeni od visokokvalitetnog čelika i površinski su polirani i kromirani za otpornost na habanje i koroziju. Osim toga, ovaj stroj ima glavne komponente nekoliko poznatih proizvođača, što dodatno osigurava dug život i stabilnost. Ako imate vlastite ideje o veličini, specifikaciji i rasporedu stroja, slobodno nas kontaktirajte za prilagođenu uslugu u bilo kojem trenutku.
pojedinosti
1. Odmotavač može pomoći da se čelična zavojnica automatski odmota. Njegov unutarnji promjer je 450-508 mm, a nosivost je 5T.
2. Vodilica i klizač mogu odrediti širinu i položaj čelične ploče, a prethodno izrezani nož može rezati ploču prije oblikovanja radi uštede materijala.
3. Oštricu za rezanje pokreće hidraulička stanica, a njen materijal je kaljen Cr12 i nema otpada nakon rezanja.

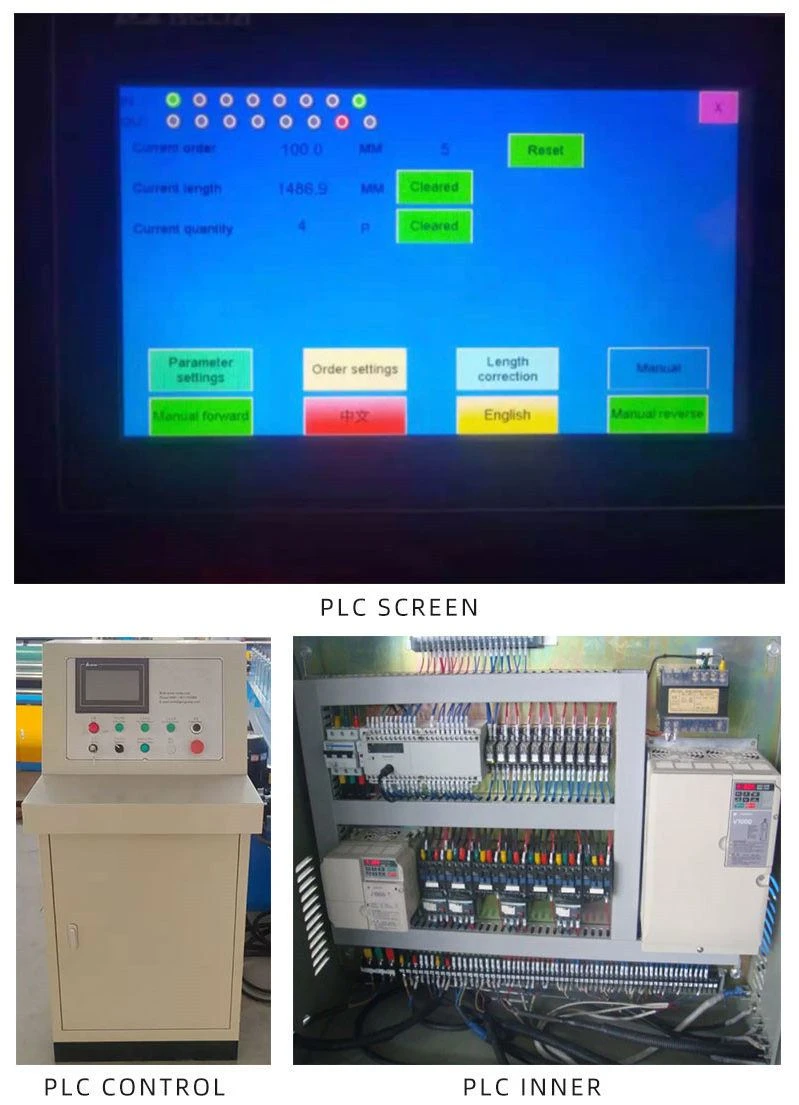

4. Kontrolni sustav PLC vrlo je jednostavan za rukovanje i upotrebu i ima dva načina izračuna: automatski i ručni. Operater može podesiti proizvodne parametre stroja za valjanje krovnog lima putem ovog sustava.
Specifikacije stroja
|
1 |
Vrsta zavojnice |
Unaprijed obojena zavojnica, pocinčani čelik ili G500 G550 |
||||
|
2 |
Širina |
1220mm ili po zahtjevu naručitelja |
||||
|
3 |
Raspon debljine |
0.2-1 mm |
||||
|
4 |
Efektivna širina |
1050 mm ili prema crtežu |
||||
|
|
||||||
|
1 |
Zahtjevi za napajanje |
Napon |
(380V 50HZ), ili prema zahtjevu klijenta |
|||
|
Snaga glavnog motora |
5,5 kw prema debljini lima |
|||||
|
Snaga rezača |
5,5 kw prema debljini lima |
|||||
|
2 |
Brzina oblikovanja |
10-15m/min |
||||
|
3 |
Formiranje stanica |
13 redova, kao na završnom stroju |
||||
|
4 |
Glavni okvir |
300H greda |
||||
|
5 |
Debljina bočne stijenke |
14 mm |
||||
|
6 |
Promjer osovine za oblikovanje |
70mm 0,01mm-0.03mm (brušenje) |
||||
|
7 |
Lanac |
Lančani pogon od 1 inča ili prema dizajnu |
||||
|
8 |
Vrsta rezanja |
Oblikovano u roli i rezanje po dužini |
||||
|
9 |
Kontrolni sustav |
PLC kontrola |
||||
|
10 |
Dimenzija ugradnje (ovisi o konačnom dizajnu) |
7.4m 1.5m 1.3m |
||||
|
11 |
Ukupna težina (približno) |
3.5T |
||||
|
12 |
Materijal valjka |
Čelik visoke kvalitete 45#, tvrdo kromiran |
||||
|
13 |
Sustav hranjenja |
Vrsta vodiča |
||||
|
14 |
Oštrica za rezanje |
Cr12 |
||||
|
15 |
Mjenjač frekvencije |
Delta |
||||
Procesni crtež
